【水利翻板闸门】
作者:admin 来源: 日期:2017-12-9 22:44:22 人气: 标签:
水利翻板闸门有水力自动翻板闸门液压翻板闸门。水力自动闸门主要是借助水力和重力作用,在一定水位条件下,以水压为动力,随流量变化实现自动启闭的闸门。这种闸门与其它闸门相比具有制造简单,运行可靠,管理维护方便,可节省电力,并且造价和管理维修费用低廉等优点。
水利自动翻板闸门利用水力和闸门重量平衡的原理,增设阻尼反馈系统来达到闸门随上游水位升高,而逐渐开启泄流;上游水位下降,而逐渐回关蓄水,使上游水位始终保持在要求的范围内(即上游正常水位)。举个例来说,连杆滚轮式翻板闸门是一种双支点带连杆的闸门,它是根据闸前水位的变化,依靠其水力平衡作用自动控制闸门开启和关闭,在运行过程中无撞击和拍打的一种翻板闸门。此种闸门由门叶、支腿、支墩、滚轮,连杆等部件组成。当上游来流量加大,门上游水位抬高,动水压力对支点的力矩大于门重与摩阻力对支点的力矩时,闸门自动开启到一定倾角,直到在该倾角下动水压力对支点的力矩等于门重对支点的力矩,达到该流量下的新的平衡。流量不变时,开启角度也不变。而当上游流量减少到一定程度,使门重对支点的力矩大于动水压力与摩阻力对支点的力矩时,水力自控翻板闸门可自行回关到一定倾角,达到该流量下的新的平衡。因此,水力自控翻板闸门具有不需启闭机械及相应设施、不需人为操作,完全由水流及时自动控制的特点;是一种常用的翻板闸门。

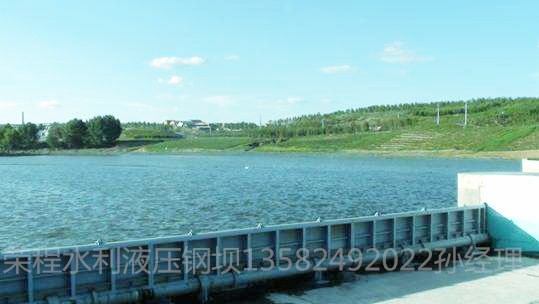

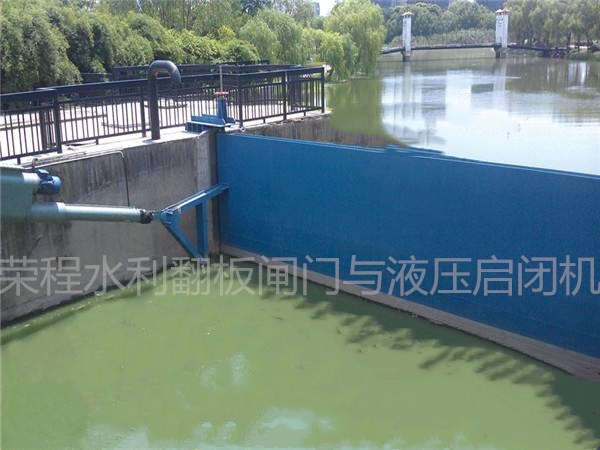

水利液压翻板闸门利用水压力后倾式门叶结构传递到固定支铰座和门页背后由液压油缸,连杆,力矩转换臂组成的支撑或锁定装置,固定支铰座作用力可分解为水平力、垂直力和力矩。水平力,垂直力通过固定支铰座传递给土建结构,力矩(扭矩)由门页传递给固定支铰座和门页背后由液压油缸,连杆,力矩转换臂,组成的三角支撑。翻板闸门液压启闭运行时, 液压启闭机通过连杆和力矩转换臂的作用使得门页开启或闭合,同时使门叶以支铰座中心为圆心作扇形转动实现闸门的开启和关闭。闸门局部开度或转角,取决于锁定装置的锁定位置或液压启闭机活塞杆持住位置,闸门的开度范围为垂直与水平之间(0°-90°)的任意位置或角度。翻板闸门可选择弧形和平板门页,全部关闭时门顶可溢流以达到景观效果,成为现在一种新型闸门。
水利液压翻板闸,基本实现了 抬高闸上游区段内水位,同时闸后形成动态溢流水舌效果,充分将闸上游水面静态之美与下游溢流动态美相结合,以达到提升城市内河沿线水域景观,改善城市居民 宜居环境的作用。
无论选择那种闸门都要根据订购情况选择合适的配套设备,并于厂内技术人员进行技术沟通指导洽谈,13582492022孙经理,关注产品分类目录有更多产品欢迎采购。
