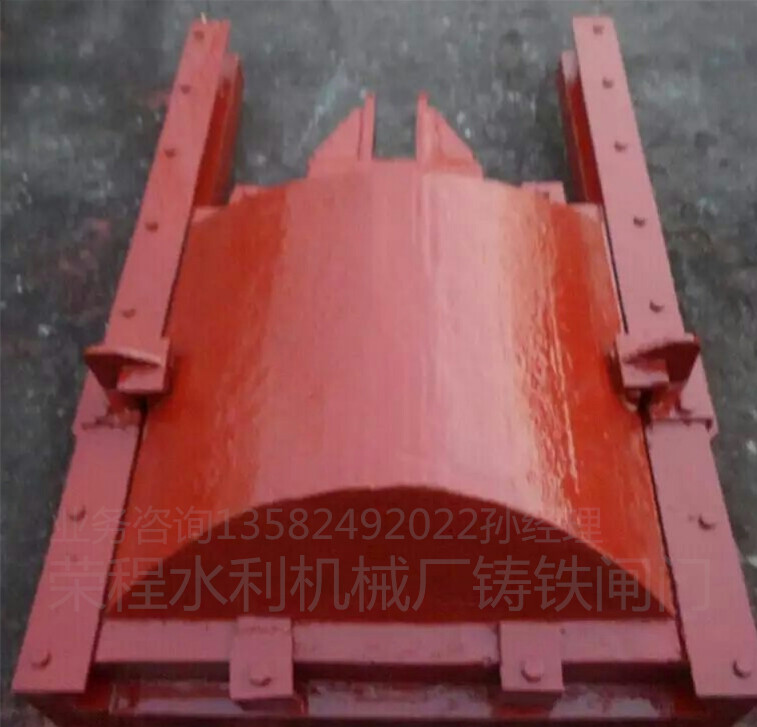

闸门系列之铸铁拱形闸门
作者:荣程水利 来源: 日期:2018-10-18 23:19:24 人气: 标签:

 拱形铸铁闸门是公司20多种闸门中的一种闸门,是用来开启和关闭水利工程的过水孔口的活动结构。闸门的作用是按需要局部或是全部开启、关闭过水孔口,以用来调节下上游的水位、排放流量,广泛应用在农田的灌溉、农业经济开发、水产养殖、污水处理、河流(管道、水闸、涵洞、堤坝)水库、水利发电站,是抗旱、防洪、发电、蓄水、过木、通航以及排泥沙、其它漂浮物及冰块等的退、进水工程地专用设备,平原、山区或无电地区都可使用。



  铸铁拱型闸门主要构件简介:

  1、铸铁拱型闸门的门板应整体铸造,闸孔在400mm及其以上时应设置加筋。

  2、铸铁拱型闸门的门板应按工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。

  3、铸铁拱型闸门的门板的厚度应在计算厚度上增加2mm的腐蚀裕量。

  4、闸孔尺寸在600mm及其以上时,门板的上端应设置安装用吊环或吊孔。

  拱形铸铁闸门构造:

  1、铸铁拱型闸门的门框应整体铸造,在工作水头下,其拉伸、压缩和剪切强度的安全系数不小于5。

  2、铸铁拱型闸门的门框的厚度应在计算厚度上增加2mm的腐蚀裕量。

  3、对于墙管连接式圆闸门,其门框法兰的连接尺寸应符合GB 4216.2的规定,法兰螺栓孔应在垂直中心线的两侧对称均布。

  铸铁拱形闸门安装需要做到:

  闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工 刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴。

  当我们在安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门放直放正,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。

最后小编提醒大家铸铁拱形闸门区分于平面拱形铸铁闸门,正确的说法是拱形铸铁闸门而不是平面拱形铸铁闸门,更多了解可以直接致电13582492022孙经理,微信同号,进行咨询沟通。
