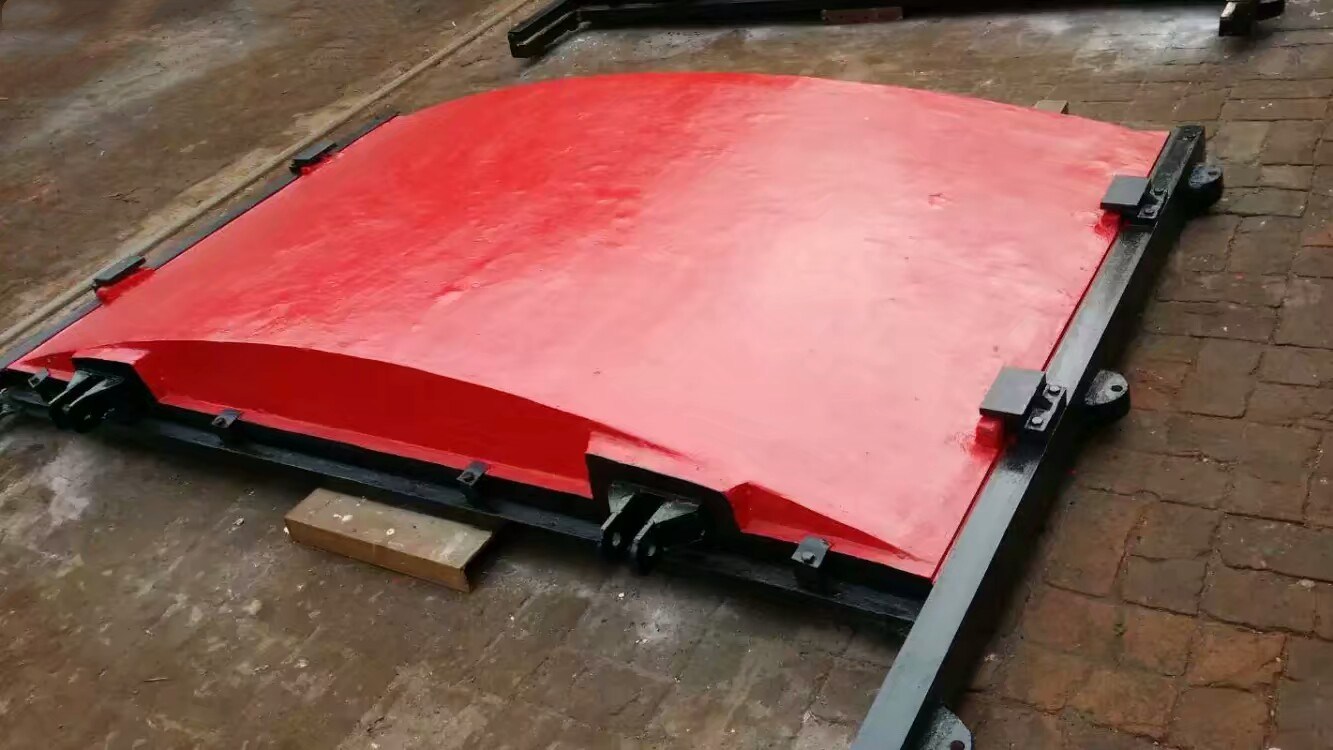

河北铸铁闸门生产的铸铁闸门产品规格从从0.2x0.2—6.5x6.5m6.5x6.5m米并根据客户需要铸造矩形闸门批量生产销售。铸铁闸门成形后的形状多数为方形、圆形,也有扇形,弧形等。但是在铸造上却有不同的要求,根据客户需要铸造合适的闸门。铸铁闸门主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点,闸框、闸板全采用铸铁组成,其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便,闸板一般根据其大小或高度情况由上下几部分拼装组成。
铸铁闸门的工作原理:闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制, 加工刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴合, 从而达到有效止水的目的。
铸铁闸门应用于:用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。可广泛用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛农田灌溉,渠道等行业。
1.铸铁闸门,安装前一定要检查闸门的外型尺寸和预留二期浇筑水泥结构基础布置孔口,是否相符,基础布置孔口四周尺寸必须大于闸门外型四周尺寸20厘米为宜。
1、 闸门安装前,首先确定水流方向,然后必须校正闸门底横框上平面的正确高度位置,闸门底横框上平面必须高于河底(或渠底)平面0.5米为宜,以防水流的冲激,把石头、泥沙、杂木等漂浮物冲进闸门底横框槽内,造成闸门不能下降到相应位置,影响止水效果。
2、 闸门安装前,首先检查各部位的连接螺栓是否在运输和装卸中造成松动,若有松动,应用板手拧紧。
3、 再检查,两边立闸框和上、下横闸框连接处的四周止水平面是否错位,若有错位,应用扳手松动连接处螺栓,将四周止水面调整在同一水平面内,再拧紧。
4、闸门在组装时,为了使闸板和闸框止水摩擦面贴合的更紧,安装后减小间隙,闸门在上下横框上安装了压板卡铁,两边立闸框的斜铁上增加了顶丝,注意在间隙调整好后,将卡铁和顶丝拆除后,才不会影响闸门启闭。
5、闸门安装时,应整体就位安装,禁止闸板、闸框分开安装,以防闸框弯曲变形,影响止水效果和启闭。
6、闸门吊装进预留二期浇筑水泥结构基础布置孔口后,一定要保证两边立闸框用长水平尺紧靠在铅垂线上,上下横闸框用长水平尺靠紧在水平线上,闸门整体吊装就位后,调整好前后、左右、上下的正确位置,然后把调整地脚螺栓与工程预制钢筋焊接牢固。再用塞尺检测各止水面处的间隙,同时对间隙大于0.2mm处,用高强度螺栓进行调整,要确保各止水面的间隙在0.2mm以下。再将闸门背水面两边立闸框用型钢或木杆支撑紧,以防水泥浇筑时挤压,造成两边立闸框弯曲变形,影响闸板在闸框滑道内上、下滑动。确认无误后***后可进行二期浇筑水泥。
7、闸门二期浇筑水泥后,要及时把流进闸板、闸框、紧闭压板间隙中的水泥浆清除完毕。注意:必须清除干净,防止水泥浆凝固后,影响闸门启闭。
那么铸铁闸门在安装好之后还要注意保养需要注意:
在开启和关闭过水孔口时应注意闸板的上、下极限位置,以免损坏闸门或启闭机。闸门在启闭过程中,如有异常情况,应立即停止使用,并及时检查处理,排除故障后,才能继续使用。
公司常年生产销售铸铁闸门、启闭机、闸门、20多种规格型号闸门启闭机、固定卷扬启闭机、移动卷扬启闭机、电装启闭机、铸铁镶铜闸门、钢制闸门、翻板闸门、不锈钢闸门、景观坝、钢坝、液压翻板闸门、侧翻拍门、铸铁拍门、钢制拍门等各种材质拍门、除污设备、螺旋输送机、成套环保设备,橡胶止水的专业制造、生产及指导安装的综合性厂家,具有完善的现代化管理模式,产品结构合理,性能可靠,确保向客户提供高质量的产品和周到的售后服务,是制造、销售、安装一体化的规模型水利工程机械生产企业,欢迎咨询订购,订购热线13582492022孙经理,微信同号。
